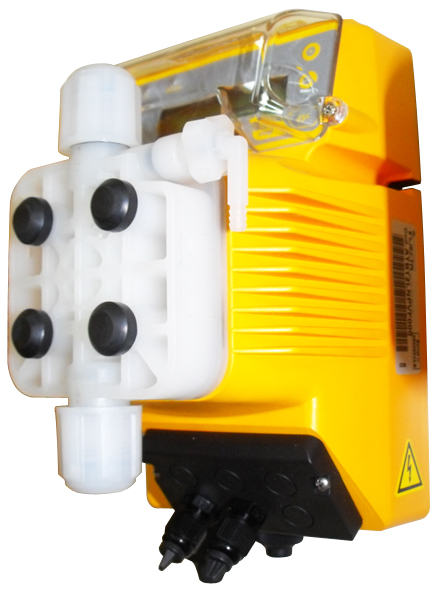

Pompe doseuse ATHENA AT.MT
Pompe doseuse électromagnétique numérique multifonction, à débit proportionnel sur signal impulsionnel ou analogique, de 0,4 à 110 L/h selon la configuration.
Sélection, dimensionnement et accompagnement technique par Aquacontrol.
Présentation du produit
L’ATHENA AT.MT d’Injecta est une pompe doseuse électromagnétique conçue pour adapter automatiquement le dosage au débit d’eau ou à un signal de procédé. Elle convient notamment au traitement des eaux, à la potabilisation et aux applications industrielles.
Dosage proportionnel et pilotage
- Asservissement à un signal numérique provenant notamment d’un compteur d’eau à impulsions, avec modes 1:n, n:1, 1:c ou dosage direct en ppm.
- Entrée analogique sélectionnable : 0–20 mA, 4–20 mA ou signal inversé 20–4 mA.
- Réglage manuel du débit de 0 à 100 %.
- Réglage numérique du débit avec limitation du débit maximal en pourcentage.
Conception hydraulique
- Tête en PVDF adaptée aux produits chimiques employés dans l’industrie et le traitement de l’eau.
- Membrane en PTFE offrant une large compatibilité chimique.
- Joints FPM ou EPDM selon le produit dosé.
- Clapets à double bille en céramique pour la fiabilité et la précision du dosage.
- Kit d’installation en PVDF ou PVC et connexions rapides.
- Clapet de purge manuel facilitant l’amorçage.
Interface et sécurité d’exploitation
- Afficheur LCD rétroéclairé à 2 lignes de 16 caractères.
- Programmation et fonctionnement en 5 langues sélectionnables.
- Affichage du débit pendant le dosage et statistiques de fonctionnement.
- Protection de l’accès aux réglages par mot de passe.
- Relais de répétition d’alarme.
- Prédisposition pour une sonde de niveau bas avec connecteur et fixation rapide.
Caractéristiques techniques
- Technologie
- Pompe doseuse électromagnétique numérique à débit proportionnel
- Plage de débit
- 0,4 à 110 L/h selon le modèle et la pression
- Plage de pression
- 0,1 à 20 bar selon le modèle et le débit
- Commande proportionnelle
- Signal numérique : 1:n, n:1, 1:c ou dosage direct en ppm
- Signal analogique : 0–20 mA, 4–20 mA ou 20–4 mA
- Réglage du débit
- Manuel ou numérique de 0 à 100 %, avec limitation du débit maximal
- Matériaux hydrauliques
- Tête PVDF ; membrane PTFE ; clapets à double bille en céramique
- Joints
- FPM ou EPDM
- Connexions
- 4/6 mm, 4/7 mm ou 8/12 mm selon le modèle
- Cadence maximale
- 120, 160 ou 300 coups/min selon le modèle
- Alimentation
- 100 à 240 VAC, 50/60 Hz, alimentation stabilisée multitension
- Indice de protection
- IP65
- Affichage
- LCD rétroéclairé, 2 lignes de 16 caractères
- Équipements
- Purge manuelle ; relais de répétition d’alarme ; entrée pour sonde de niveau bas
Sélectionner une référence
| Modèle | Pression (bar) | Débit (L/h) | Volume par coup (cm³) | Connexion Ø int./ext. (mm) | Coups/min |
| AT.MT 0 | 20 | 0,4 | 0,06 | 4/6 – 4/7 | 120 |
| 16 | 0,8 | 0,11 | 4/6 – 4/7 | 120 | |
| 10 | 1,2 | 0,17 | 4/6 – 4/7 | 120 | |
| 6 | 1,5 | 0,21 | 4/6 – 4/7 | 120 | |
| AT.MT 1 | 20 | 2,5 | 0,35 | 4/6 – 4/7 | 120 |
| 18 | 3 | 0,42 | 4/6 – 4/7 | 120 | |
| AT.MT 2 | 12 | 3 | 0,31 | 4/6 | 160 |
| 10 | 4 | 0,42 | 4/6 | 160 | |
| 8 | 5 | 0,52 | 4/6 | 160 | |
| 2 | 8 | 0,83 | 4/6 | 160 | |
| AT.MT 3 | 16 | 7 | 0,39 | 4/6 | 300 |
| 10 | 10 | 0,56 | 4/6 | 300 | |
| 5 | 15 | 0,83 | 4/6 | 300 | |
| 1 | 18 | 1,00 | 4/6 | 300 | |
| AT.MT 4 | 5 | 30 | 1,67 | 8/12 | 300 |
| 4 | 40 | 2,22 | 8/12 | 300 | |
| 2 | 55 | 3,05 | 8/12 | 300 | |
| 0,1 | 110 | 6,11 | 8/12 | 300 |
